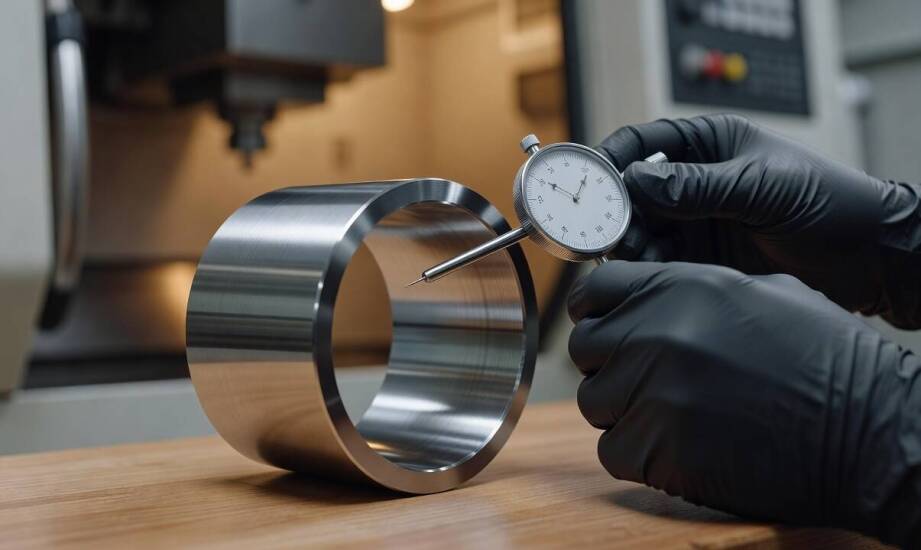

Dlaczego otwór po toczeniu bywa poprawny wymiarowo, a mimo to nie nadaje się do pracy w zespole

Otwór obrobiony skrawaniem często mieści się w założonej tolerancji wymiarowej, a mimo to nie współpracuje prawidłowo z osadzonym wałem lub łożyskiem. Klasycznym przykładem jest stalowa tuleja, w której nominalna średnica 50 mm została utrzymana na maszynie z odchyłką zaledwie dwóch setnych milimetra. Podczas montażu docelowego w urządzeniu pojawia się jednak bicie radialne przekraczające dopuszczalne wartości, a docisk na obwodzie okazuje się skrajnie nierównomierny. Taka sytuacja wynika bezpośrednio z faktu, że kontrola samego rozmiaru za pomocą suwmiarki czy średnicówki nie uwzględnia mikroskopijnych błędów geometrii. Wymiar to tylko jeden z parametrów, który decyduje o rzeczywistej użyteczności detalu. Prawidłowe pasowanie precyzyjnych elementów wymaga weryfikacji struktury powierzchni oraz jej ostatecznego kształtu przestrzennego.

Jakie błędy kształtu pozostawia toczenie otworu?

Standardowa obróbka na tokarce zapewnia zazwyczaj klasę dokładności w przedziale IT7–IT8 oraz chropowatość powierzchni na poziomie Ra 0,8–1,6 μm. Proces ten pozostawia jednak specyficzne odchyłki kształtu, takie jak owalność, stożkowatość czy baryłkowatość. Parametry te pozostają całkowicie niezależne od podstawowej tolerancji samej średnicy. Powierzchnia detalu po narzędziu skrawającym wykazuje naturalną falistość oraz ślady po przejściu płytki, które przy standardowym pomiarze warsztatowym zazwyczaj uchodzą uwadze brakarza.

Wymagające podzespoły maszyn nie tolerują takich niedoskonałości. W precyzyjnych tulejach prowadzących oraz gniazdach łożyskowych niekontrolowane odchyłki geometrii powodują jedynie punktowy kontakt współpracujących powierzchni. Zamiast równomiernie rozkładać siły na całym obwodzie, detal przejmuje ekstremalne obciążenia w kilku wyizolowanych miejscach. Komponenty pracujące pod dużym i zmiennym naciskiem lub przy wysokich prędkościach obrotowych ulegają przez to silnym drganiom, mocno się nagrzewają i przedwcześnie zużywają. Brak wymaganej gładkości cylindra utrudnia również utrzymanie stabilnego filmu olejowego, co ostatecznie prowadzi do zatarcia mechanizmu.

Dlaczego obróbka cieplna wymusza szlifowanie otworu?

Stal poddana obróbce cieplnej po toczeniu zgrubnym staje się znacznie twardsza i bardziej sprężysta. Procesy takie jak wygrzewanie i hartowanie wprowadzają do materiału silne naprężenia własne. Powstająca na detalu warstwa utwardzona utrudnia zachowanie stabilnej geometrii podczas ostatecznego skrawania. W takich sytuacjach standardowe narzędzia tokarskie tracą swoją optymalną skuteczność, a samo wykańczanie ostrzem nie wystarcza do uzyskania idealnej walcowości na całej długości otworu.

Profesjonalne usługi toczenia cnc stanowią bardzo często dopiero pierwszy etap w procesie powstawania zaawansowanej części. Tokarka skutecznie kształtuje główny wymiar oraz zarys zgrubny otworu. Szlifowanie otworów wkracza w momencie, gdy trzeba bezpiecznie usunąć minimalną warstwę naddatku i zniwelować powstałe błędy kształtu. Proces ten obniża chropowatość do przedziału Ra 0,2–0,8 μm przy zachowaniu wąskich tolerancji rzędu mikronów. Taki zabieg technologiczny przywraca pełną cylindryczność bazy roboczej.

Sygnały ostrzegawcze w dokumentacji technicznej

Inżynierowie komunikują potrzebę dodatkowego wykończenia detalu poprzez specyficzne symbole umieszczane na rysunku wykonawczym. Należą do nich rygorystyczne tolerancje kształtu, takie jak okrągłość czy walcowość, a także wyraźny wymóg chropowatości poniżej 0,8 μm. Przypisanie otworu do klasy dokładności IT6 lub niższej to czytelna dyrektywa dla operatora maszyny. Dokumentacja zawiera także opisy wskazujące na pasowanie wciskane lub ciężkie warunki pracy zmiennej. Zestawienie tych wytycznych oznacza jasno, że sam poprawny wymiar główny nie pozwala na dopuszczenie detalu do montażu.

W zakładzie produkcyjnym CFT Precyzja w Czosnowie łączymy precyzyjną obróbkę tokarską z dokładnym szlifowaniem wałków i otworów. Realizując zlecenia dla sektorów obronnego oraz energetycznego, opieramy weryfikację detali na rygorystycznych testach laboratoryjnych. Kontrola powykonawcza wykracza poza weryfikację średnicy, analizując dokładną geometrię przestrzenną bryły i jej faktyczne przygotowanie do obciążeń w układzie mechanicznym.

Spójność technologiczna gwarantuje trwałość detalu

Wybór technologii wytwarzania metalowych elementów konstrukcyjnych wymaga uwzględnienia wielu zmiennych, wykraczających poza tabelę tolerancji. Zmierzony wymiar nominalny to zaledwie punkt wyjścia dla bezbłędnej pracy zaawansowanych technologicznie części maszyn. O konkretnej metodzie ostatecznego wykończenia decydują wymagania dynamiczne działające na zespół, dopuszczalne odchyłki formy oraz surowa kalkulacja ryzyka awarii. Zastosowanie odpowiednich procesów korygujących po toczeniu eliminuje błędy geometryczne i skutecznie zabezpiecza gotowy mechanizm przed nieplanowanymi przestojami.
