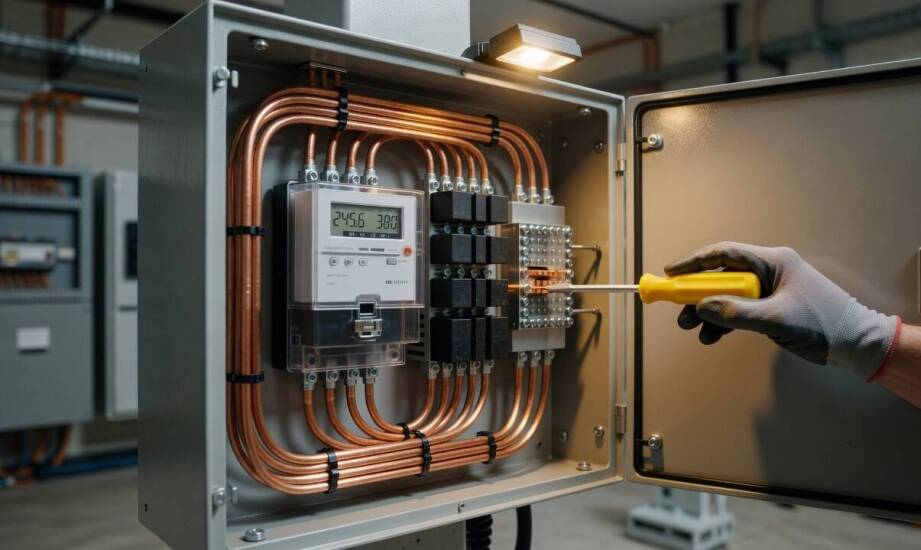

Jak kategorie przyłączeniowe i profil obciążenia wpływają na dobór układu pomiarowego

Obiekt przemysłowy lub budynek usługowy często wymaga całkowitej wymiany aparatury rozliczeniowej przy zwiększeniu mocy przyłączeniowej z 30 kW do 60 kW. Podobna sytuacja występuje po zmianie charakteru pracy urządzeń wytwórczych lub przejściu na taryfy uwzględniające energię bierną. Zmiana fizycznych parametrów sieciowych sprawia, że dotychczasowe urządzenia stają się niewystarczające technologicznie. Instalacja o początkowo niskim zapotrzebowaniu na prąd, po przeprowadzonej modernizacji i dodaniu nowych linii produkcyjnych, przekracza ramy określone dla najprostszych systemów kontrolnych. Konieczna staje się wtedy modyfikacja całego węzła zasilającego oraz zastosowanie specjalistycznych przekładników. Prawidłowa ocena docelowego obciążenia na bardzo wczesnym etapie inwestycji warunkuje bezpieczeństwo pożarowe budynku i zapewnia pełną zgodność techniczną z surowymi wytycznymi lokalnego operatora sieci dystrybucyjnej.

Kategorie przyłączeniowe a wybór układu pomiarowego

Krajowe przepisy prawa energetycznego dzielą wszystkich odbiorców na wyspecjalizowane grupy, opierając się przede wszystkim na docelowym napięciu zasilania oraz wyliczonej mocy przyłączeniowej. Grupa V obejmuje podmioty przyłączane do sieci niskiego napięcia o zapotrzebowaniu nieprzekraczającym 40 kW. W takich warunkach technicznych standardowo stosuje się pomiar bezpośredni, co oznacza, że cały pobierany prąd przepływa fizycznie przez zainstalowany licznik. Rozwiązanie to dominuje w niewielkich obiektach handlowych i mniejszych zakładach usługowych. Inwestor budujący tego typu infrastrukturę ponosi stosunkowo niskie koszty zakupu urządzeń oraz zyskuje bardzo prostą zabudowę w złączu kablowym. Zarządca budynku minimalizuje z kolei ryzyko poważnych awarii, ponieważ cały węzeł rozliczeniowy składa się z zaledwie kilku podstawowych komponentów.

Przy mocy przekraczającej barierę 40 kW obiekt trafia automatycznie do grupy IV, co bezwzględnie wymusza zmianę technologii na układ półpośredni. Montowane w takich sytuacjach układy pomiarowe w Wielkopolsce i innych regionach operacyjnych sieci wymagają wpięcia atestowanych przekładników prądowych. Elementy te proporcjonalnie obniżają natężenie prądu trafiającego bezpośrednio do obwodów licznika. Mechanizm ten pozwala na wysoce bezpieczne opomiarowanie znacznie wyższych wartości obciążenia przemysłowego. Specyfika pracy ciężkich maszyn dodatkowo ogranicza swobodę wyboru koncepcji projektowej. Zakłady charakteryzujące się dużym udziałem silników indukcyjnych lub wysoce zmiennym profilem dobowym wymagają wyjątkowo precyzyjnej aparatury, aby skutecznie zapobiec późniejszym błędom w rozliczeniach finansowych z dostawcą energii. Systemy półpośrednie narzucają jednak na właściciela obowiązek regularnych sprawdzeń technicznych i utrzymywania rygorystycznych parametrów okablowania wtórnego.

Projektowanie węzłów rozliczeniowych i typowe błędy

Dokumentacja projektowa głównego węzła zasilającego musi bezbłędnie integrować wytyczne lokalnego operatora systemu dystrybucyjnego już w fazie tworzenia wczesnych koncepcji inżynieryjnych. Na zachodzie Polski projektanci opierają się na standardach spółki Enea, które bardzo wąsko definiują dopuszczalne parametry użytych komponentów. Dystrybutor energii zawsze analizuje przedstawioną dokumentację przed wydaniem ostatecznych warunków przyłączenia.

Kompletny projekt techniczny musi jasno definiować kluczowe parametry instalacji:

• rodzaj zastosowanego układu rozliczeniowego,
• wymaganą klasę dokładności urządzeń rejestrujących,
• dokładne przekładnie wykorzystywanych przekładników prądowych,
• fizyczną lokalizację licznika oraz zabezpieczeń przedlicznikowych.

Inwestorzy planujący rozbudowę hal bardzo często popełniają błąd polegający na bezkrytycznym zakładaniu wykorzystania taniego pomiaru bezpośredniego. Decyzja ta wynika z prób cięcia kosztów w budżecie, jednak odbywa się kosztem całkowitego zablokowania możliwości płynnego zwiększenia zapotrzebowania na moc w kolejnych latach funkcjonowania firmy. Poważnym zagrożeniem inżynieryjnym jest również ignorowanie rzeczywistego profilu obciążenia podczas doboru klasy dokładności urządzeń. Uruchomienie zaawansowanych baterii do kompensacji mocy biernej potrafi radykalnie zmienić środowisko pracy całego węzła pomiarowego. Doświadczone biura projektowe, takie jak IT-ENERGY, koncentrują się na tworzeniu odpowiedniej rezerwy przestrzennej i technologicznej. Takie podejście gwarantuje bezproblemową rozbudowę infrastruktury w przyszłości bez konieczności kosztownej wymiany głównych szaf zasilających.

Ostateczna architektura urządzeń rejestrujących pobór prądu nie wynika bezpośrednio z kubatury obsługiwanego budynku czy profilu działalności najemców. Bezpieczny dobór aparatury stanowi rygorystyczną wypadkową połączenia fizycznych parametrów przyłącza, zmiennego charakteru pracy całej instalacji oraz odgórnie przypisanego sposobu rozliczania z operatorem. Wnikliwa weryfikacja tych zmiennych przez uprawnionych elektryków zabezpiecza zakłady produkcyjne przed ryzykiem nagłych przerw w dostawach prądu oraz widmem przedwczesnych modernizacji infrastruktury. Zgodnie zaprojektowany węzeł energetyczny eliminuje ryzyka pożarowe i zapewnia stabilne działanie obiektu przez wiele lat eksploatacji.
