Kiedy system Rain Bird trzeba rozdzielić na osobne sekcje, by uniknąć spadków ciśnienia

W mieszanych instalacjach problem zazwyczaj zaczyna się od samej hydrauliki, a nie od jakości zastosowanych komponentów. Różne wymagania przepływowe zraszaczy oraz linii kroplujących wywołują nagłe spadki ciśnienia, gdy oba te elementy pracują na wspólnym obwodzie. Jako dystrybutor komponentów pod marką Bonita HAH często obserwujemy, że brak separacji poszczególnych stref generuje największe trudności eksploatacyjne na obiektach. Rozdzielenie całego układu na osobne obwody rozwiązuje większość problemów z nierównomiernym dystrybuowaniem wody w ogrodzie, na boisku piłkarskim czy polu golfowym. Zrozumienie fizyki przepływu pozwala uniknąć bardzo kosztownych poprawek tuż po założeniu trawnika.

Dlaczego sekcja zraszająca i kroplująca wymagają separacji

Sekcja zraszająca potrzebuje wysokiego ciśnienia roboczego oraz bardzo dużego przepływu wody w krótkim czasie. Głowice wynurzalne pracują zazwyczaj w wąskim przedziale od 2 do 4 barów. Dostarczają one jednorazowo nawet kilkanaście litrów cieczy na minutę z jednego punktu. Układ kropelkowy funkcjonuje w zupełnie innym reżimie hydraulicznym. Standardowe emitery wymagają zaledwie 1 do 2 barów przy minimalnym, ale ciągłym wypływie rzędu dwóch litrów na godzinę. Specjalistyczne rury z kompensacją ciśnienia skutecznie wyrównują dawkę na całej długości. Ich charakterystyka pracy całkowicie wyklucza jednak bezpośrednie łączenie ze zraszaczami.

Czas trwania cyklu stanowi kolejny decydujący argument za bezwzględnym rozdzieleniem obwodów. Zraszacze rotacyjne i statyczne uruchamia się na kilkanaście lub kilkadziesiąt minut, aby szybko dostarczyć normatywną dawkę wilgoci. Nawadnianie kropelkowe gęstych rabat czy długich żywopłotów wymusza z kolei wielogodzinne sesje. Powolne sączenie zapobiega szybkiemu przelaniu wierzchniej warstwy gleby oraz utracie wody przez odparowanie. Skrzyżowanie obu tych rozwiązań na jednym elektrozaworze kończy się uschniętym trawnikiem albo gnijącymi korzeniami krzewów. Dodatkowo główna pompa obiegowa zostaje poddana ekstremalnym obciążeniom.

Zabezpieczanie stref i eliminacja błędów montażowych

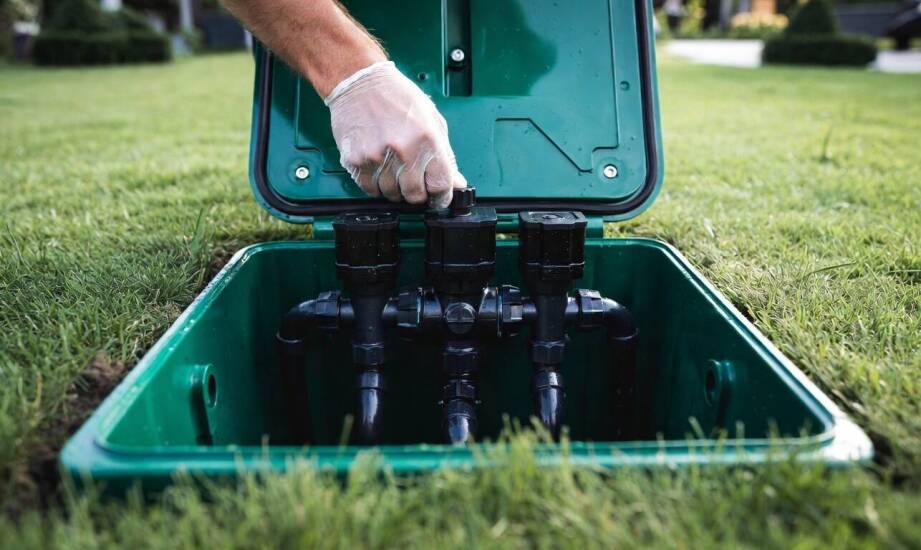

Wspólna linia zasilająca traci swoją wydajność natychmiast, gdy suma przepływów wszystkich urządzeń przekracza maksymalną przepustowość źródła. Każdy metr przewodu PE, każda złączka zaciskowa oraz kolano generują wymierne straty ciśnienia dynamicznego. Stabilna praca wymaga podziału na niezależne strefy, z których każda otrzymuje własny punkt odcinający. Profesjonalnie zaprojektowane nawadnianie Rain Bird opiera się na spójnej architekturze układów redukcyjno-filtrujących. Gotowe zestawy startowe dla mikrozraszania ułatwiają szybki i bezbłędny montaż elementów w skrzynkach zaworowych.

Filtracja siatkowa lub dyskowa o odpowiedniej gradacji chroni drobne kanaliki emiterów kroplujących przed trwałym zapchaniem. Cząstki piasku, muł czy zanieczyszczenia organiczne potrafią całkowicie zatrzymać przepływ w całym rzędzie roślin. Reduktor ciśnienia montowany tuż za zaworem zapobiega z kolei mechanicznemu uszkodzeniu delikatnych wężyków oraz wyskakiwaniu złączek wciskanych. W zaawansowanych instalacjach wpinamy także profesjonalne dozowniki Dosatron. Wymagają one bardzo stabilnego strumienia cieczy do prawidłowego mieszania proporcji płynnych nawozów.

Najczęstsze błędy wykonawcze powtarzające się podczas budowy systemów to:

• wpinanie zraszaczy polowych w ten sam obwód co rury kroplujące,
• omijanie montażu reduktorów ciśnienia w strefach mikronawadniania,
• ignorowanie konieczności instalacji zaworów zwrotnych na terenach o dużym spadku.

Taki zestaw uchybień powoduje grawitacyjne spływanie wody z wyższych partii terenu po zakończeniu cyklu. Zjawisko to prowadzi do tworzenia się kałuż w najniższym punkcie posesji oraz niepożądanego zapowietrzania głównych rurociągów.

Znaczenie podziału instalacji na zróżnicowanym terenie

Wydzielenie osobnych sekcji sprawdza się najlepiej na zróżnicowanych terenach zielonych, gdzie rozległa murawa bezpośrednio sąsiaduje z gęstymi nasadzeniami. Nowoczesne obiekty sportowe, rozległe pola golfowe oraz duże ogrody przydomowe potrzebują precyzyjnego zarządzania zasobami wodnymi. Trawnik z reguły wymaga dość intensywnego zraszania z góry w krótkich oknach czasowych. Z kolei rośliny ozdobne, byliny i młode drzewa najlepiej absorbują wilgoć podawaną prosto do głównej strefy korzeniowej w długich interwałach.

Płynne sterowanie całym układem hydraulicznym zależy w głównej mierze od właściwie dobranych przekrojów rur zasilających oraz realnej wydajności źródła. Wykorzystanie inteligentnych sterowników strefowych pozwala optymalnie zaplanować dzienny harmonogram pracy. Dzięki nim sekcje o największym poborze prądu i wody nigdy nie uruchamiają się jednocześnie. Eliminuje to ryzyko gwałtownych uderzeń hydraulicznych wewnątrz instalacji. Konsekwentna separacja stref gwarantuje wieloletnią, oszczędną i bezawaryjną pracę całego sprzętu, niezależnie od lokalnych wahań ciśnienia.
